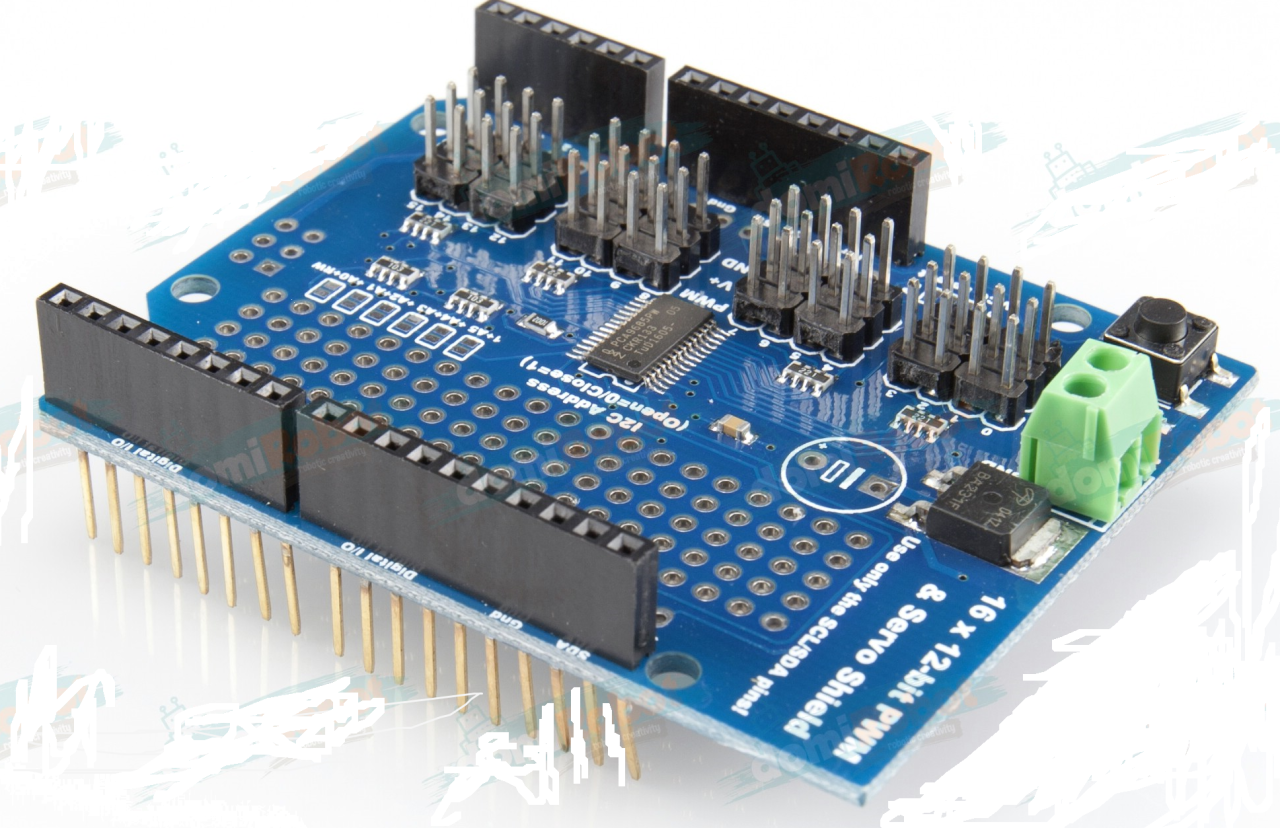

Arduino PCA968516 KANALLI 12-bit PWM I2C Haberleşmeli Servo Sürücü Shield
272,16 TL (Kdv Dahil)
%3,00
Havale İndirimli Fiyatı : 264,00 TL
27,92 TL den başlayan taksitlerle!!
Stok Kodu
:
AA-AA174
PCA968516 KANALLI 12-bit PWM I2C Haberleşmeli Servo Sürücü Shield
PCA968516 KANALLI 12-bit PWM I2C Haberleşmeli Servo Sürücü Shield'i 16 adet PWM çıkışı bulundurmaktadır. Bu sayede, Arduino ürününüzdeki PWM çıkış sayısının az olduğu proje işlerinizde bu shield'ı gönül rahatlığı ile kullanabilirsiniz.
PWM tercih ederek servolar sürdürülebilir, LED ve motor hız kontrolünü rahatlıkla yaptırabilirsiniz.
I2C bağlantısı ile birlikte sadece 2 adet pin (SDA ve SCL) kullanarak 16 adet PWM çıkışı da kullanabilirsiniz. Bunun yanı sıra PCA9685 entegresi ile birlikte I2C adresi kart üstündeki lehim jumper'ları ile birlikte değişim olabildiğinden, yöntemsel olarak da 62 adet shield'ı üst üste koyarak toplamda 992 adet PWM çıkışına daha sahip olma şansınız vardır..
Teknik Özellikler:
- Dahili saat frekansı üretme özelliği sayesinde sürekli güncelleme gerektirmez.
- 5V uyumludur; 3.3V Arduino'larınız ile 6V'a kadar gerilime sahip LED'lerinizi sorunsuzca sürebilirsiniz.
- 6 adet adres değiştirme lehim jumper'ı (62 farklı adres seçimi olanağı)
- 1.6kHz'e kadar ayarlanabilir PWM frekansı
- 12-bit çözünürlük (60Hz güncelleme frekansında ~4µs çözünürlük)
- Push-pull yada open-drain çıkış seçenekleri
- Güç girişi için vidalı klemens bağlantısı, ters gerilim korumalı
- Yeşil ve kırmızı güç durumu LED'leri
- 3-pin servo uyumlu header bağlantıları, 4'erli grup halinde
- V+ hattı için kapasitör bağlantısı (ihtiyaç duyulduğunda lehimlenebilir)
- Tüm çıkışlarda LED sürmeyi kolaylaştırmak ve çıkışları korumak amaçlı 220 ohm seri direnç bağlıdır
- 5x20 prototipleme alanı
- 7-bit I2C adres seçimi (0x60-0x80)
- Boyutlar: 2.1" x 2.7" x 0.1" (54mm x 70mm x 3mm)
