Ayarlanabilir Step Up Boost Voltaj Regülatör Kartı - XL6009 - 4 A
Ayarlanabilir Step Up Boost Voltaj Regülatör Kartı - XL6009 - 4 A

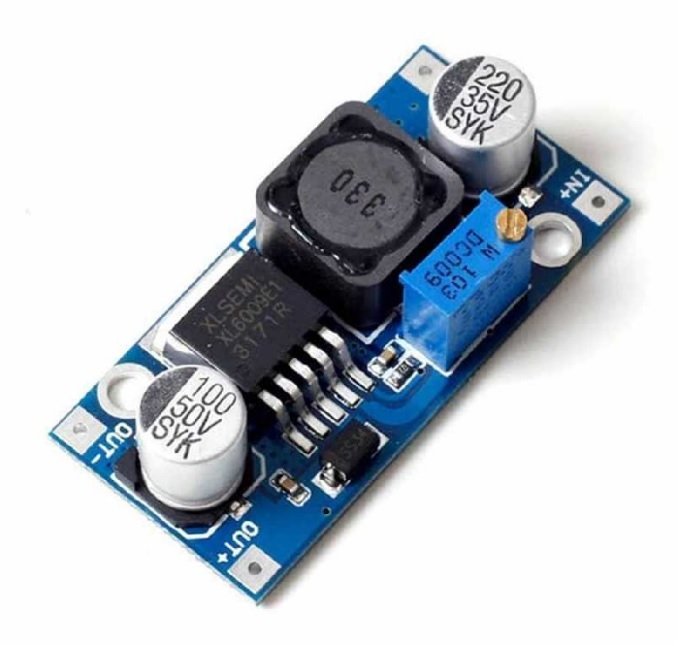

DC-DC step-up voltaj regülatör kartı üstünde bulunan anahtarlamalı gerilim regülatörü olan XL6009 entegresi vardır. Bu regülatör üstünden 4A'e kadar akım transferi gerçekleştirebilir.
Giriş gerilimi 3-32V arasında olmaktadr. Bu giriş gerilimi aralığında uygulanan voltajın miktarına göre kart üstündeki trimpottan yardım alınarak 5-35V arası çıkış gerilimi sağlanabilir. Oldukça basit bir kullanıma sahip ve üst düzey performanslı bu voltaj regülatör kartı hayalinizde robotik projeleri hayata geçirmeniz için uygun olup, giriş gerilimlerinizi düzenleyebilme imkanı sağlamaktadır.
Regülatör kartı üstünde giriş ve çıkış gerilimleri bağlantısı için pin yuvası vardır. Bu pin yuvalarında kablo ve erkek veya dişi header lehimlenerek rahat bir kullanım sağlanmaktadır.

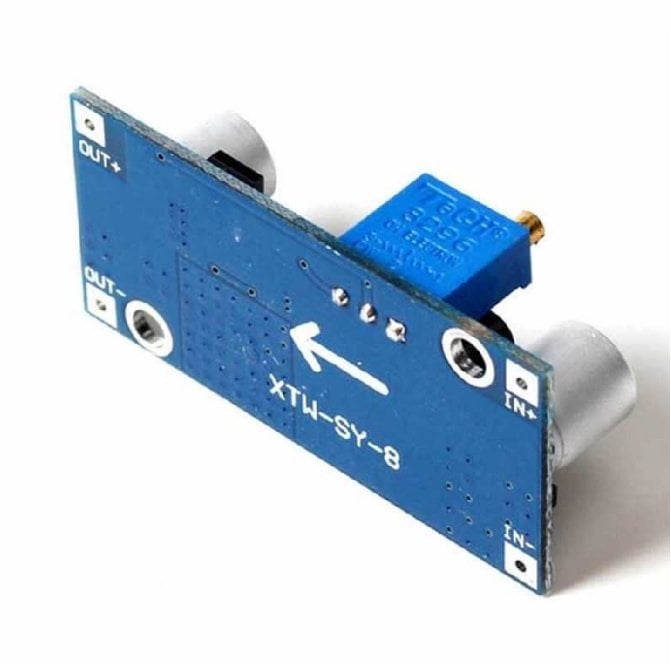

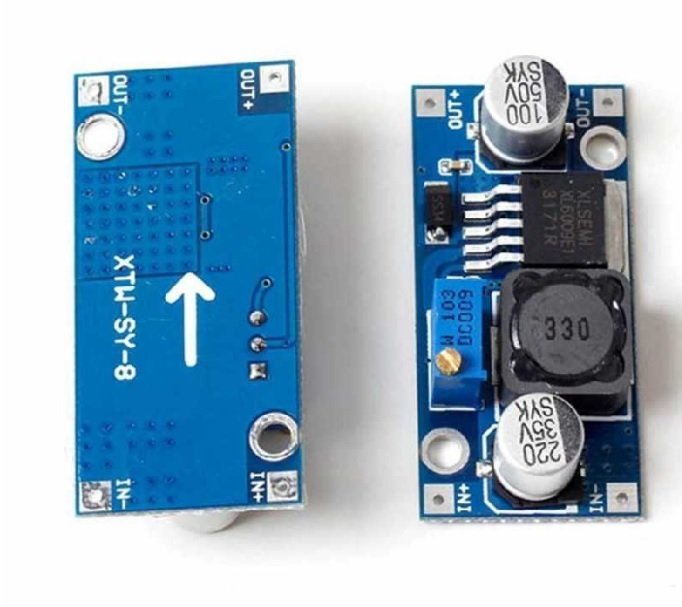

Kart ile gerçekleştirilen çalışmalarda çıkış gerilimi mutlaka giriş geriliminden daha fazla olması gerekmektedir. Kart üstünde bulunan IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır.
- Giriş Gerilimi: 3-32V
- Çıkış Gerilimi: 5-35V
- Çıkış Akımı: 4A
- Kart Ölçüleri: 43x21mm
