Özellikleri

Eğitim amaçlı olarak hazırlanmış bir deney kitidir. Alarmlı saat Yazılımı iki ayrı buton gurubundan oluşmaktadır. Sağdaki tuşlarla Alarmın çalışacağı saat ve dakika set değerlerisürekli olarak arttırarak ayarlanır. Alarm set değerleri ayarlanırken ekranda iki adet nokta yanıp sönmez , sadece sönüktürler. Soldaki tuşlar ile saat ve dakika  sürekli olarak arttırarak ayarlanır. Ayarlanan saat ve dakikada buzzer alarm verir. Alarm anında herhangi bir tuşa basılırsa  alarm susar. Öğrenci,Elektronik elemanları tanıma, lehimleme ,yazılım geliştirme  , donanım mantığı ve şema okuma  hakkında bilgi sahibi olacaktır. Devre, tarama mantığı ile 7 parçalı gösterge kullanımı , işlemciyle sayım yapmak , kesmeler interrupt konusunda fikir vermektedir.

Devre Anlatımı  :

9V, 4W lık transformatör ile  çalışmaktadır. Devreyi test etmek için transformatör gerekir.X3 girişine transformatörün sekonderi bağlanır. IC5 7805 entegresi sistemin 5 voltunu elde etmek için kullanılmıştır. Köprü diyot çıkışındaki 100 hz lik dalgalı DC gerilim,ULN2003 entegresiyle kareye çevrilip RB0 pininden girer. Entegre gelen sinyalleri sayarak her 100 palste bir saniye değerini arttırır. Saniye bilgisinden saat bilgisi elde edilir, birler , onlar , yüzler, binler olmak üzere her göstergeye 1  hane olacak şekilde ayrılır.  Gözün algılayamayacağı kadar hızlı bir şekilde 7 parçalı göstergeler yakılıp söndürülerek bütün 7 parçalı göstergeler aynı anda yanıyormuş gibi gösterilir. Yazılımın ayrıntılı açıklaması Cd içerisindeki dosyanın  açıklama satırlarında yer almaktadır.

Montaj

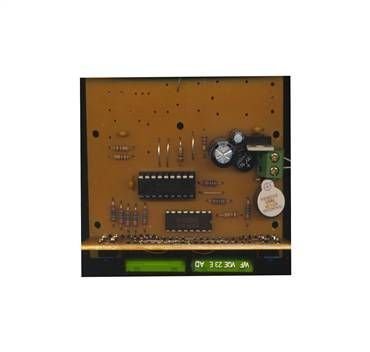

Montaja ilk olarak dirençler,kısa devre telleri gibi küçük ve alçak komponentlerden başlanır.  Dirençler takılıp lehimlenir , bacaklar yankeski ile kesilir. Daha sonra kondansatörler,butonlar takılır. Kondansatörlerin ,diyotların ,  entegrelerin ve 7 parçalı göstergelerin yönlerine dikkat etmek gerekir. Devrede kullanılan komponentler doğru olarak takıldıktan sonra entegreyi soketine takmadan önce entegrenin 14vdd, 5 gnd uçları arasında 5 volt ölçmek gerekir.5.5 volttan fazla gerilim varsa entegre takıldığında bozulabilir. Devreler tasarlandıktan sonra test edilmiştir. Problem varsa büyük ihtimalle , kötü lehimlemeden, yanlış yere komponent takmaktan  veya hatalı PCB den kaynaklanmıştır. Yaptığınız çalışmayı montaj resimleri ile karşılaştırınız.
