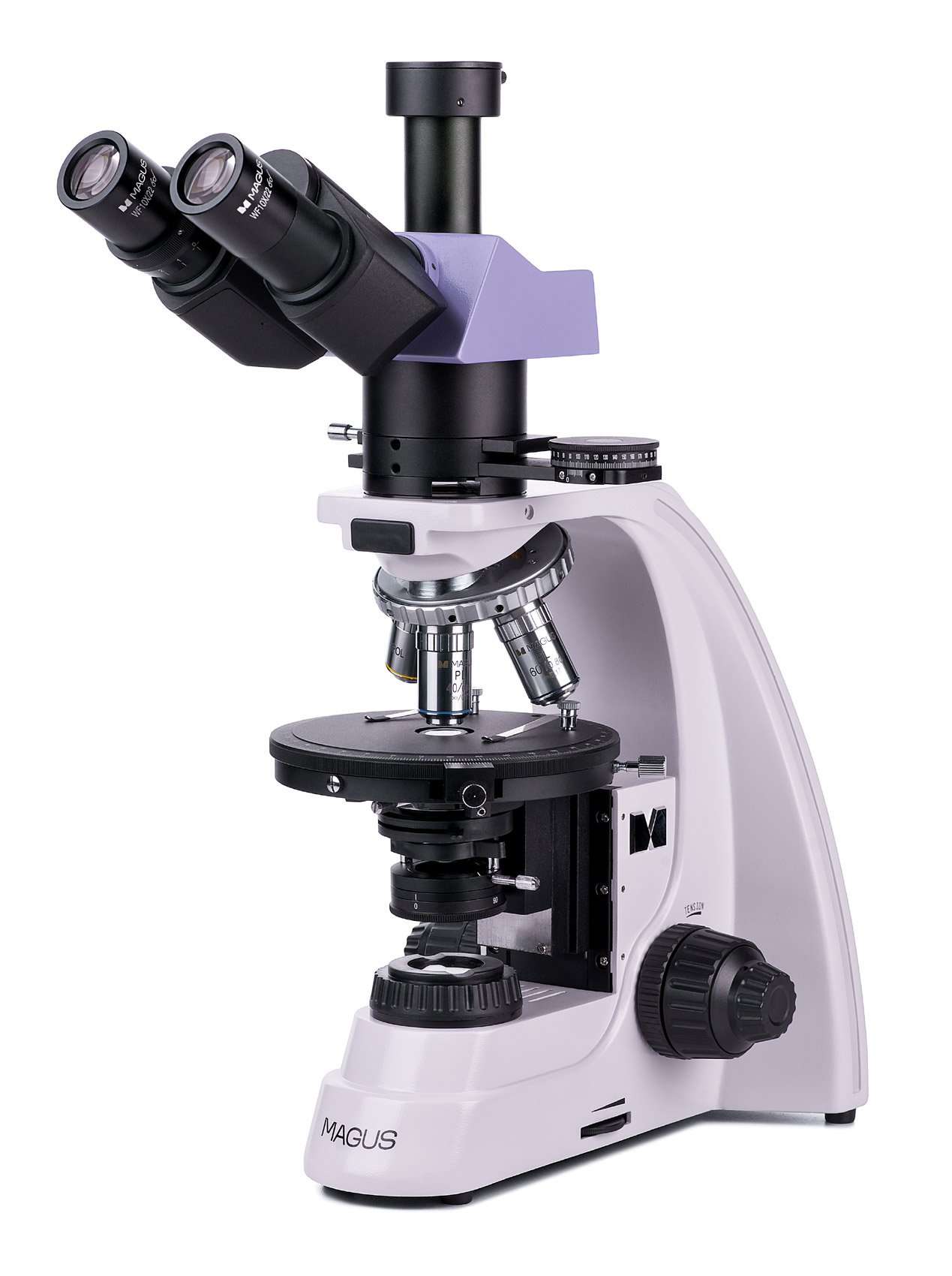

MAGUS Pol 800 Polarize Mikroskop
MAGUS Pol 800 Polarize Mikroskop, polarize ve normal geçirimli ışıkta anizotropik nesnelerin incelenmesi için kullanılır. Çalışma nesneleri biyolojik, jeolojik veya polimer olabilir. Mikroskobun optik parçaları gerinimsizdir, yani parazitik kırılmalar yaratmazlar. Net, yüksek kontrastlı ve orijinal bir görüntü oluştururlar. Mikroskobun işlevselliği tıp, adli tıp, mineraloji, petrografi, kristalografi gibi bilimin çeşitli alanlarında kullanışlıdır.
Optik parçalar
Trinoküler başlık, dijital kamera montajı için bir trinoküler tüp ile donatılmıştır (kamera dahil değildir). Gövde üzerindeki tuş kullanılarak ışık tamamen ya göz merceği tüplerine ya da dijital kameraya yönlendirilir. Göz merceği tüplerinin 30’lik açısı uzun süreli gözlemler için konforludur ve boyun kaslarında zorlanma yaratmaz. Sol tüpte, mikroskobun optik parçalarını kullanıcının görüşüne göre döndürüp uyarlayan bir diyopter ayar halkası bulunur.
Döner burun parçası, dördü halihazırda pakete dahil olmak üzere beş objektifin aynı anda takılması için tasarlanmıştır. MAGUS aksesuar serisinden ek bir objektif ayrıca satın alınabilir. Tüm objektifler 0,17 mm kalınlığında lamellerle çalışacak şekilde tasarlanmıştır. “Gözlemciden uzak” döner tasarımı sayesinde, optik yola yerleştirilen objektif çalışma sırasında net bir şekilde görülebilmekte, bu da araştırmacının işini daha rahat hale getirmektedir. Döner burun parçası yuvaları merkezlenmiştir.
Aydınlatma
Aydınlatma kaynağı nesne tablasının altında bulunur, yani gözlemler geçirimli ışıkta gerçekleştirilir. 30 W halojen ampül, tüm objektiflerde kullanıma uygun, parlak, göz dostu aydınlatma sağlar. Aydınlatmanın Köhler yöntemiyle ayarlanması, daha yüksek kontrast ve gelişmiş görüntü kalitesi sağlar.
Mikroskop bir polarizör ve analizör ile donatılmıştır. Polarize ışıkta çalışmak için analizör optik yola yerleştirilir ve polarizör ile analizörün birbirine göre döndürülmesiyle polarizasyon açısı değiştirilir. Mikroskopta ayrıca Bertrand merceğini tutan ve dengeleyiciler için bir yuva bulunan bir ara bağlantı parçası vardır. Dengeleyiciler düşük çift kırılımlı örneklerin kontrastını artırır ve Bertrand merceği konoskopik çalışmalar için tasarlanmıştır.
Nesne tablası ve odaklama mekanizması
Mikroskop nesne tablası döner ve polarize ışıkta çalışırken ışığın örnek tarafından kırılmasını hızlı bir şekilde değiştirmenizi sağlar. Nesne tablası mikroskobun optik eksenine göre ortalanmıştır, dönüş açısı derecelendirmesine ve açıyı 0,1° doğrulukla belirlemenizi sağlayan bir ölçeğe sahiptir.
Odaklama mekanizması kaba ve ince keskinlik ayarı sağlar. Kaba odaklama için kaba odaklama kilidi mevcuttur ve ayrıca en rahat kontrol için kaba gerilimi de ayarlayabilirsiniz.
Aksesuarlar
Mikroskop için isteğe bağlı göz mercekleri, objektifler, dijital kameralar ve kalibrasyon lamları mevcuttur. Araştırmacıların görevlerini yerine getirmek için mikroskobun yeteneklerini artırırlar.
Önemli özellikler:
- Parlak alanda geçirimli ışıkta ve polarizasyon yöntemleriyle gözlemler
- Aydınlatma kaynağı, gözler için konforlu “sıcak” ışık spektrumuna sahip 30 W halojen ampüldür
- Polarizasyon, dönen bir analizör ve polarizör ile sağlanır; ara bağlantı parçasında bir Bertrand merceği ve dengeleyiciler için bir yuva vardır
- Görüntünün okunabilirliğini artırmak için aydınlatmayı Köhler yöntemine göre ayarlamak mümkündür
- Trinoküler tüp, trinoküler tüpe bir dijital kameranın takılmasını sağlar
- Sonsuz plan akromatik objektifler gerinimsizdir; döner burunluk yuvaları ortalanmıştır
- Döner nesne tablası, kaba ve ince odaklama
- Göz mercekleri, objektifler gibi ek aksesuarlarla uyumludur.
Kit içeriği:
- Güç girişli taban, geçirimli ışık kaynağı ve kondansatör, odaklama mekanizması, nesne tablası ve döner burun parçası
- Trinoküler başlık
- Bertrand mercekli ara tüp, analizör ve dengeleyici yuvası
- Dengeleyiciler: λ dengeleyici, λ/4 dengeleyici, kuvarz kama
- Sonsuz plan akromatik objektif: PL 4x/0,10 ÇM 21 mm
- Sonsuz plan akromatik objektif: PL 10x/0,25 ÇM 5,0 mm
- Sonsuz plan akromatik objektif: PL 40x/0,65 (yaylı) ÇM 0,66 mm
- Sonsuz plan akromatik objektif: PL 60x/0,80 (yaylı) ÇM 0,46 mm
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- Ölçekli 10x/22 mm göz merceği. Ölçek değeri: 0,1 mm
- C-mount adaptör 1x
- Altıgen anahtar
- Güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Artı işaretli göz merceği 10x/22 mm
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL 5x/0,12 ÇM 26,1 mm
- Sonsuz plan akromatik objektif: PL 20x/0,4 ÇM 8,8 mm
- Sonsuz plan akromatik objektif, fluo: PL 100x/1,25 (yaylı, yağ) ÇM 0,36 mm
- Sonsuz plan akromatik objektif, fluo: PL 100x/0,8 (yaylı, kuru) ÇM 2,02 mm
- Mekanik nesne tablası bağlantısı
- Dijital kamera
- Kalibrasyon lamı
| Marka | MAGUS |
| Garanti, yıl | 5 |
| EAN | 5905555018508 |
| Paket boyutu (UxGxY), cm | 43x27x63 |
| Nakliye Ağırlığı, kg | 14.5 |
| Kafa | üç gözlü |
| Objektifler | sonsuz plan akromatik, gerinimsiz: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*isteğe bağlı: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (yağ); PL 100x/0,8 (kuru)); ortak odak yüksekliği 45 mm; 0,17 mm kalınlığında lamellerle çalışmak üzere tasarlanmıştır |
| Döner burun parçası | 5 objektif için, merkezleme |
| Çalışma mesafesi, mm | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (yağ)); 2,02 (100x (kuru)) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | Ø150 |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Kondansatör | ayarlanabilir açıklık diyaframlı ve döner mercekli Abbe kondansatör NA 1,25 |
| Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
| Odak | koaksiyel, kaba odaklama (21 mm, 39,8 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
| Parlaklık ayarı | yes |
| Işık kaynağı türü | halojen lamba: 12V/30W |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Aydınlatma konumu | daha düşük |
| Göz merceği boru çapı, mm | 30 |
| Kafa eğim açısı | 30° |
| Tip | biyolojik, ışık/optik |
| Nozul | Siedentopf |
| Büyütme, x | 40–600 temel yapılandırma (*isteğe bağlı: 40– 1000/1250/1500/2000/2500) |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm; ölçekli 10х/22 mm (*isteğe bağlı: artı işaretli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Lamel yuvası özellikleri | 360° dönebilir, merkezleme, 1° dönme açısı derecelendirmesi; 0,1° hassasiyetle açıları ölçmek için verniye skalası |
| Aydınlatma | halojen |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Polarizör | ölçek üzerinde 0°, 90°, 180°, 270° işaretleri; 360° döndürülebilir |
| Ara tüp | 0–360° dönüşlü yerleşik analizör; 0,1° hassasiyetle açıları ölçmek için verniye skalası; Bertrand mercek; dengeleyicilerin takılması için yuva |
| Dengeleyici | λ dengeleyici; λ/4 dengeleyici; kuvarz kama |
| Uygulama | laboratuvar/tıbbi |
| Araştırma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
