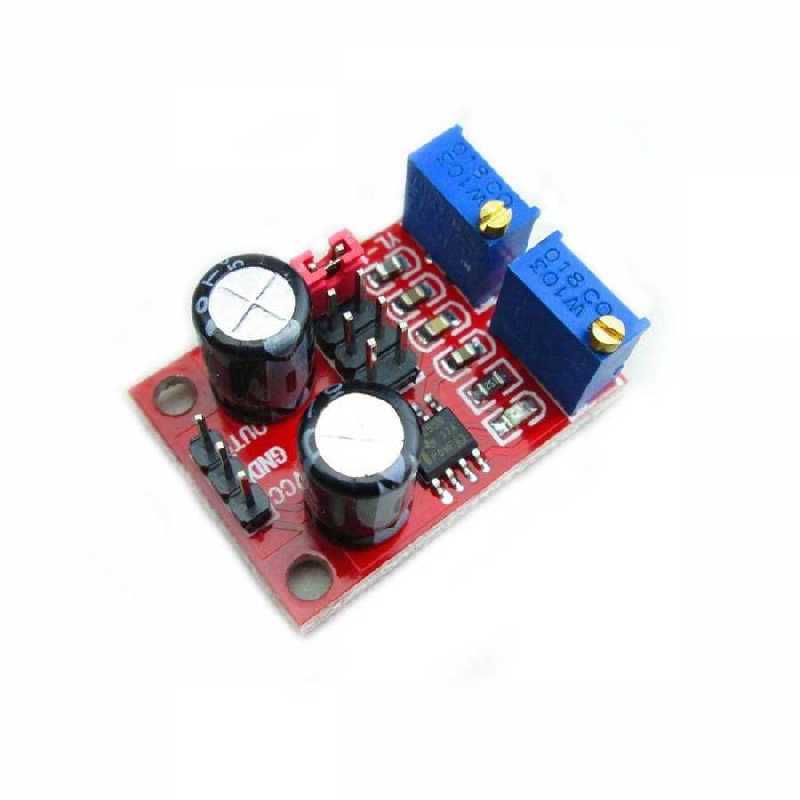

NE555 darbe modülatörü; kare dalgaya gerek olan projelerde kullanılabilmekedir. Farklı frekanslarda ve farklı genliklerde kare düzenli olarak kare dalga yaratan bir elektronik karttır. Kart frekansı 1 Hz'den 200 KHz'e kadar sizlerin seçimindedir. Kartın Kullanımı: Kart üstünde var olan iki trimpottan soldaki saat yönünde döndürüldüğünde frekans artmakta, aksi yönde frekans azalmaktadır. Sağdaki trimpot ise saat yönünde çevirildiğinde duty cuycle azalmaktadır.Bu yüzden kart üstünde tek adet jumper ve 4 adet frekans headeri vardır.
Bunlar Low(Düşük)'dan High(Yüksek)'a doğru ilerlemektedir. Jumper bu headelara yerleştirerek, istenilen frekans aralığı seçilmektedir. Frekans aralıkları; 1 Hz - 50 Hz, 50 Hz-1 KHz, 1KHz-10KHz, 10KHz-200KHz şeklindedir.
