PIC Geliştirme Kartı 3
4.200,00 TL (Kdv Dahil)
%3,00
Havale İndirimli Fiyatı : 4.074,00 TL
548,05 TL den başlayan taksitlerle!!
Stok Kodu
:
PIC

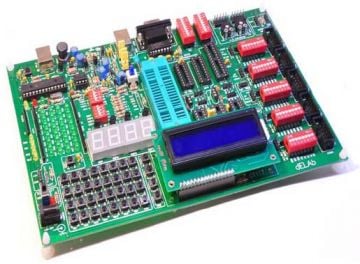

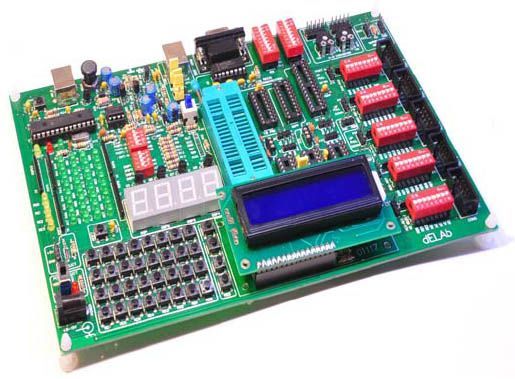

PIC Geliştirme Kartı Nedir ?
Microchip(tm) firmasına ait 8,14,18,20,28 ve 40 pinli PIC mikrodenetçileri
ile geliştirme yapabilmek için, PCB hazırlamadan denetçinin tüm fonksiyonlarını
kullanılabilmesini sağlayan devredir. Her geliştirme için ayrı bir devre
hazırlamak yerine geliştirme kartı kullanılarak çok hızlı şekilde
çalışma yapılabilmektedir.
Devre üzerindeki bölümler nelerdir ?
- 8 pinli denetçiler ile çalışabilmek için soket
- 14 pinli denetçiler ile çalışabilmek için soket
- 18 pinli denetçiler ile çalışabilmek için soket
- 20 pinli denetçiler ile çalışabilmek için soket
- 28 pinli denetçiler ile çalışabilmek için soket
- 40 pinli denetçiler ile çalışabilmek için ZIFF soket
- Devre kartına entegre edilmiş PICKit2 programlayıcı
(Harici programlayıcıya ihtiyaç yoktur)
Microchip(tm) firmasına ait 8,14,18,20,28 ve 40 pinli PIC mikrodenetçileri
ile geliştirme yapabilmek için, PCB hazırlamadan denetçinin tüm fonksiyonlarını
kullanılabilmesini sağlayan devredir. Her geliştirme için ayrı bir devre
hazırlamak yerine geliştirme kartı kullanılarak çok hızlı şekilde
çalışma yapılabilmektedir.
Devre üzerindeki bölümler nelerdir ?
- 8 pinli denetçiler ile çalışabilmek için soket
- 14 pinli denetçiler ile çalışabilmek için soket
- 18 pinli denetçiler ile çalışabilmek için soket
- 20 pinli denetçiler ile çalışabilmek için soket
- 28 pinli denetçiler ile çalışabilmek için soket
- 40 pinli denetçiler ile çalışabilmek için ZIFF soket
- Devre kartına entegre edilmiş PICKit2 programlayıcı
(Harici programlayıcıya ihtiyaç yoktur)
- USB haberleşme portu
- DB9 bağlantılı rs232 haberleşme portu (giriş pinleri seçilebilir)
- ADC girişleri (giriş pinleri seçilebilir)- DB9 bağlantılı rs232 haberleşme portu (giriş pinleri seçilebilir)
- DS18xx sıcaklık sensörü için sensör soketi (giriş pinleri seçilebilir)
- Port A, B, C, D ve E için çıkış pinleri (harici devre bağlantıları için)
- Giriş ve çıkış pinlerini kontrol edebilmek için dip anahtar sistemi
- Port pinlerini Pull-Up veya Pull-Down yapabilmek için jumper seçeneği
- 2x16 karakter LCD
- 7 Segment display ünitesi
- Tüm portlara bağlı 36 adet tuş takımı (jumper ile low veya high seçilebilir)
- USB veya harici güç kaynağı ile besleme seçeneği
- Tüm portlara bağlı led grubu
- Kristal bağlantısı için soket ve pin seçimi için jumper

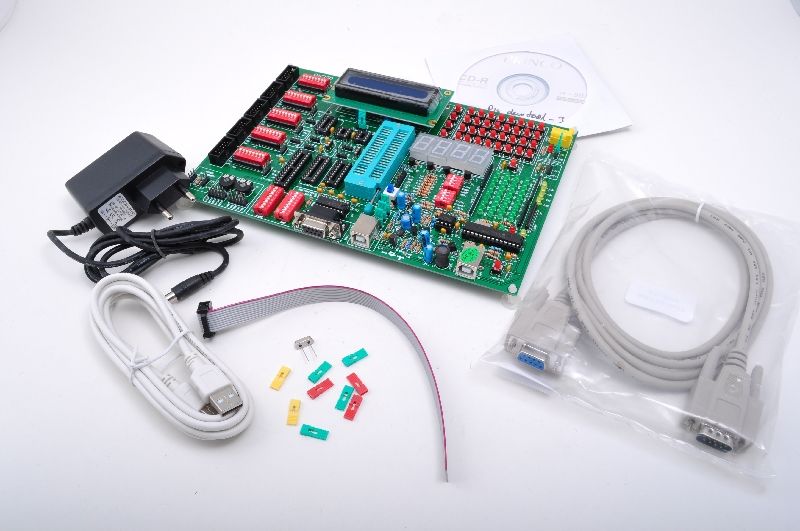

Devre ile birlilkte verilen elemanlar nelerdir ?
- 1 adet IDC 10 kablo
- 1 adet 4 MHz kristal
- 1 adet 20 MHz kristal
- 1 adet harici güç kaynağı
- 1 adet 2x16 LCD
- 1 adet USB kablo
- 1 adet rs232 kablo
- Kullanım kılavuzu ve örnek programları içeren CD
Programlayıcı hangi işletim sistemleri ile uyumludur ?
- Windows98, WindowsXP, Windows 7, Linux, MacOS
- Windows için programlayıcı yazılım buradan indirilebilir.
- Yazılım detayları için burayı inceleyiniz
Geliştirme Kartı ile beraber 12F675, 16F84, 16F628, 16F876 ve 16F877
mikro denetçileri için çeşitli örnek dosyalar (CCS C Dilinde Yazılmış)
ve derlenmiş halleri olan Hex dosyaları verilmektedir.
