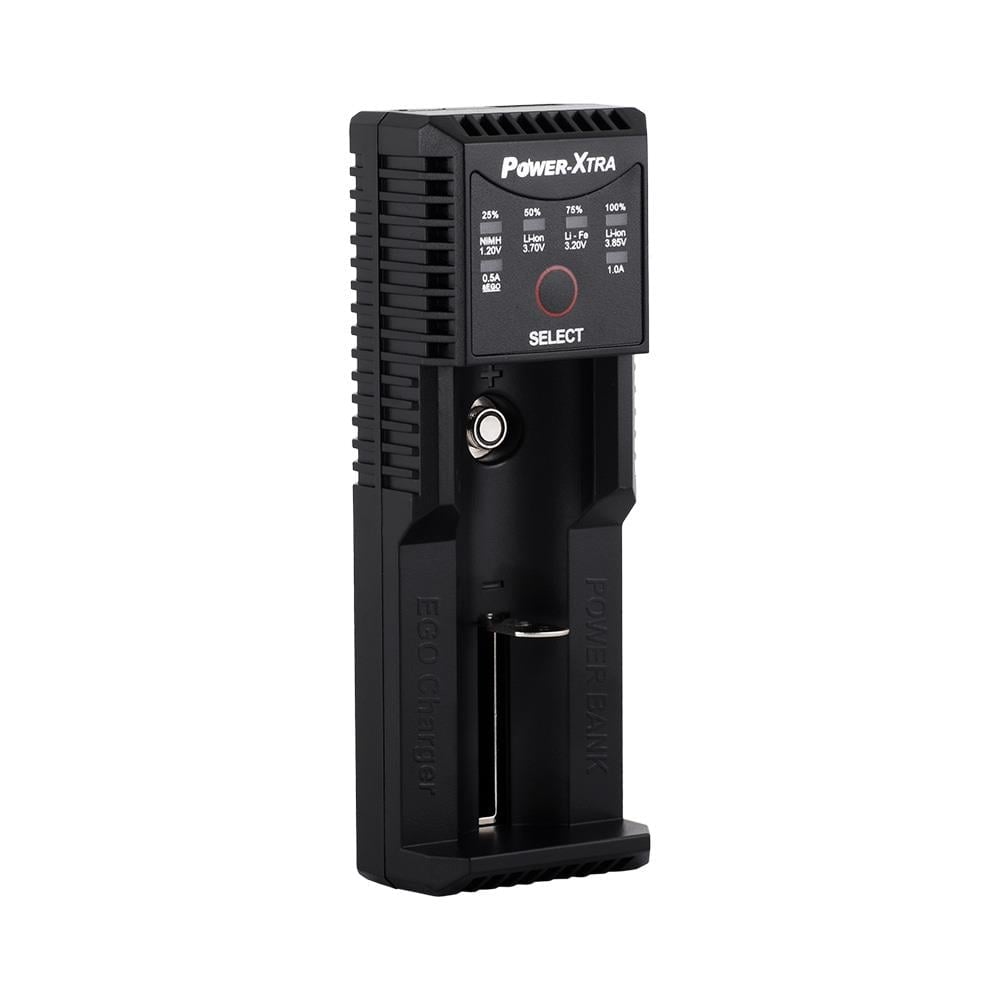

Power-Xtra PX100 Li-ion/LiFePo4/Ni-Mh/Ni-Cd Şarj Cihazı

二 Buton ve LED göstergelerin işlev ve tanımları.

2.1 “SELECT” butonunun görev tanımı

2.1.1 Bataryaları yerleştirip fişi taktığınızda, şarj akımını 500mA den 1000mA’ a çevirmek için “SELECT” butonuna 2 saniye kadar basın;

2.1.2 Şarj aleti çalışırken, “SELECT” butonuna 2 saniye kadar basarak şarj akımını 500mA ile 1000mA arasında değiştirebilirsiniz.

2.1.3 Şarj aleti çalışırken, “SELECT” butonuna basarak seçilen batarya tipini görüntüleyebilirsiniz.

2.1.4 Bataryayı yerleştirdikten sonra, şarj aleti batarya tipini NIMH/CD olarak teşhis ediyorsa, şarj edilecek batarya tipini değiştiremezsiniz (LiFepO4 3.2V ve Li-ion 3.85V arasından bir seçim yapabilirsiniz)

2.1.5 Power bank olarak kullanıldığında, “SELECT” butonuna basarak bataryanın akım kapasitesini görüntüleyebilirsiniz.

2.2. LED göstergelerin görev tanımı

Şarj aleti 4 adet Mavi LED ve 2 adet sarı LED göstergeye sahiptir; 4 adet Mavi LED gösterge şarj ve deşarj kapasitesini ve durumunu ayrıca pil tipini gösterir.

2.2.1 LED göstergeler 25% - 100% arasında yanıp sönerse, şarj durumunu gösterir.

2.2.2 Şarj işlemi esnasında, butona basarak batarya tipini öğrenebilirsiniz: 25% LED 1.2V NIMH/CD bataryayı gösterir, 50% LED 3.7V Li-iyon bataryayı gösterir, 75% LED 3.2V LiFePo4 bataryayı gösterir, 100%LED 3.85V Li-iyon bataryayı gösterir.

2.2.3 USB işlevini kullanırken, butona basarak LED göstergeler yardımı ile akım kapasitesini öğrenebilirsiniz: 25%, 50%, 75% ve 100%.

2.3 0.5A LED gösterge fonksiyonu

2.3.1 Güç besleme göstergesi: Bir güç kaynağına bağlı iken, içinde batarya yoksa, güç sisteminin çalıştığını gösterir.

2.3.2 Şarj akım göstergesi: Şarj durumunda iken, bu 0.5A şarj akımı anlamına gelir.
